什么是不定形耐火材料?不定形耐火材料由具有一定粒度級(jí)配的耐火骨料和粉料、結(jié)合劑、外加劑混合而成的耐火材料，又稱散狀耐火材料。用于熱工設(shè)備襯里，不經(jīng)燒成工序，直接烘烤使用。同耐火磚比較，因省去燒成工序具有工藝簡(jiǎn)單、節(jié)約能源、成本低廉、便于機(jī)械化施工等特點(diǎn)。在某些熱工設(shè)備上使用效果比耐火磚好。那么，不定形耐火材料分類有哪些呢？又是如何成型的呢？今天元領(lǐng)小編將給大家分享不定形耐火材料的分類及成型方法。首先，我們先來(lái)了解其分類。

  一、不定形耐火材料分類：

  按施工方法和材料性質(zhì)，不定形耐火材料可分為澆灌料、可塑料、搗打料、噴補(bǔ)料、投射料和涂料等。

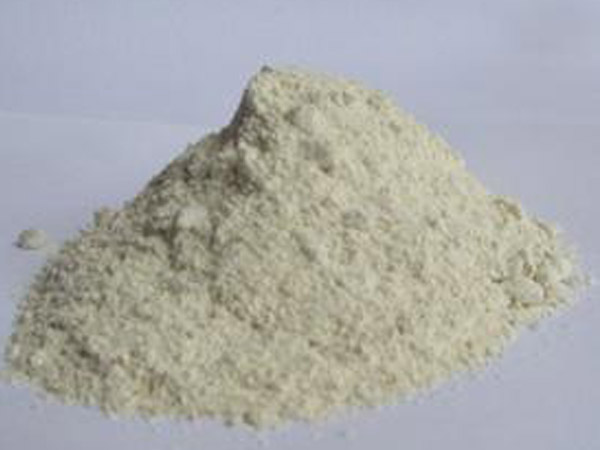

  1、澆灌料

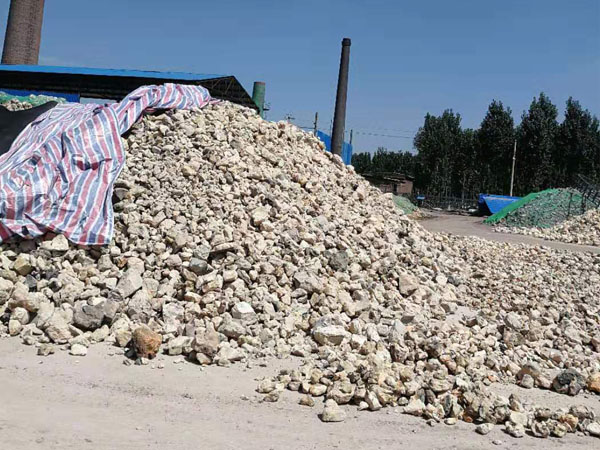

  一種加水?dāng)嚢韬缶哂休^好流動(dòng)性的材料。成型后需經(jīng)過(guò)適當(dāng)養(yǎng)護(hù)，使其凝結(jié)、硬化，按一定制度烘烤后便可使用。澆灌料以硅酸鋁質(zhì)熟料、剛玉質(zhì)材料或堿性耐火熟料為骨料;輕質(zhì)澆灌料以膨脹珍珠巖、蛭石、陶粒、氧化鋁空心球?yàn)楣橇稀＝Y(jié)合劑用鋁酸鈣水泥、水玻璃、硅酸乙酯、聚合氯化鋁、粘土或磷酸鹽等。外加劑視使用情況而定，其作用在于改善施工性能和提高理化性能。

  2、可塑料

  具有可塑性的泥料或泥坯。施加適當(dāng)外力時(shí)，容易變形而不開(kāi)裂;應(yīng)力消除后，不再變形。可塑料材質(zhì)有半硅質(zhì)、粘土質(zhì)、高鋁質(zhì)、鋯英石質(zhì)、碳質(zhì)等，也有輕質(zhì)可塑料?？伤芰媳仨毤尤胨芑牧?，塑化材料多半為高可塑性粘土，還可用增塑劑提高這種粘土的可塑性。增塑劑有羧甲基纖維素、糊精、木質(zhì)素磺酸鹽等?？伤芰纤玫慕Y(jié)合劑有可塑粘土、磷酸、磷酸二氫鋁、硫酸鋁等。加磷酸或磷酸鹽結(jié)合劑的氧化鋁質(zhì)可塑料，保存過(guò)程中會(huì)與氧化鋁發(fā)生化學(xué)反應(yīng)，生成不溶性的正磷酸鋁而使泥料硬化，因此要加保存劑，如草酸、檸檬酸、乙酰丙酮等。

  3、噴涂料

  噴補(bǔ)料材質(zhì)有鋁硅質(zhì)、鋁硅鋯質(zhì)、鎂質(zhì)、鎂鈣質(zhì)、鎂鉻質(zhì)等。所用的結(jié)合劑有硅酸鈉、磷酸鹽、聚磷酸鹽、瀝青、樹(shù)脂等。為了提高附著率，加有粘土、澎(膨)潤(rùn)土、石灰等加入物。為了保證噴補(bǔ)料能達(dá)到良好燒結(jié)，還加入助燒結(jié)劑，如蛇紋石、純橄欖石、石灰、耐火粘土、氧化鐵等。

  4、搗打料

  一種可塑性極低或不具有可塑性的散狀耐火材料。材質(zhì)有硅質(zhì)、粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、鋯英石質(zhì)、碳化硅質(zhì)、碳質(zhì)、鎂質(zhì)等。根據(jù)搗打料材質(zhì)和使用條件，可采用與澆灌料相似的無(wú)機(jī)結(jié)合劑或有機(jī)結(jié)合劑，如水溶性的糊精、羧甲基纖維素、木質(zhì)素、磺酸鹽、聚乙烯醇;抗水而具有熱可塑性的石蠟、瀝青、焦油、酚醛樹(shù)脂、無(wú)規(guī)聚丙烯等。

  5、投射料

  一種半干狀的、用投射機(jī)投射筑襯的泥料。主要用于修筑整體盛鋼桶內(nèi)襯。材料有硅質(zhì)、蠟石質(zhì)、粘土質(zhì)、高鋁質(zhì)和鋯英石質(zhì)等。使用較多的是高硅質(zhì)和高鋁質(zhì)投射料。

  6、耐火涂料

  耐火涂料主要用作各種熱工設(shè)備內(nèi)襯的保護(hù)涂層，或用于修補(bǔ)磚襯局部損壞處。為了提高涂料的涂抹性，一般要加增塑劑等外加劑。

  二、不定形耐火材料成型方法

  了解完分類和其各種不同的特點(diǎn)之后，再接著看其成型的方法有哪些。

  1、澆灌料的施工成型方法有震動(dòng)法、泵注法、壓注法、噴射法等。用澆灌料作整體襯里，往往還要與金屬或陶瓷錨固件配合使用。如再加不銹鋼纖維增強(qiáng)，可提高其抗機(jī)械振動(dòng)和抗熱震能力。澆灌料用作各種熱處理爐、礦石焙燒爐、催化裂化爐、轉(zhuǎn)化爐等的內(nèi)襯，也用作熔煉爐和高溫熔體流槽的內(nèi)襯，如鉛鋅熔化爐、錫槽、鹽浴爐、出鋼或出鐵槽、盛鋼桶、鋼水真空循環(huán)脫氣裝置吸嘴等。

  2、可塑料一般采用搗打法或震動(dòng)法。用可塑料修筑整體爐襯時(shí)，必須配置金屬或陶瓷錨固件?？伤芰嫌米骶鶡釥t、加熱爐、鍋爐等熱工設(shè)備的內(nèi)襯，還用于包扎加熱爐水冷管。

  3、噴涂料是以噴射機(jī)進(jìn)行噴補(bǔ)或噴涂用的一種耐火混合料。按噴補(bǔ)方法可分為濕法噴補(bǔ)(或稱泥漿法噴補(bǔ))、半干法噴補(bǔ)和火法(火焰)噴補(bǔ)。濕法噴補(bǔ)借助壓縮空氣噴送含有20～40%耐火粉料的泥漿，可以達(dá)到較高的霧散，附著率高，可進(jìn)行較均勻的薄層噴補(bǔ)。半干法噴補(bǔ)是在噴頭處加水潤(rùn)濕由壓縮空氣噴送的耐火粉料，加水量為11～14%，附著率較低，可進(jìn)行較厚層的噴補(bǔ)?；鸱▏娧a(bǔ)屬于干法噴補(bǔ)，把噴補(bǔ)料送到燃料-氧氣噴槍的火焰中，噴補(bǔ)料在噴嘴火焰中部分熔化而附著在磚襯上。

  4、搗打料采用強(qiáng)制搗打施工，氣孔率較低，密度較高，因此，在不定形耐火材料中，搗打料特別適于作熔煉爐爐襯和盛高溫金屬熔液的各種容器的襯里。如平爐和電爐爐床、各種感應(yīng)爐爐襯、高爐出鐵溝、盛鋼桶等。

  5、耐火涂料有配制成泥膏狀和泥漿狀等形態(tài)。所用結(jié)合劑因材質(zhì)而異，如配制連鑄中間包用堿性涂料磷酸鹽、聚磷酸鹽、硫酸鎂；配制高鋁質(zhì)涂料則用粘土、磷酸二氫鋁、鋁鉻磷酸鹽、水玻璃等材料進(jìn)行成型。

  以上就是元領(lǐng)小編對(duì)不定形耐火材料的分類及成型方法的詳細(xì)介紹。通過(guò)介紹可以知道，不同的不定形耐火材料需要根據(jù)使用要求和施工方法的不同，進(jìn)行合適的選用。并且由于一系列優(yōu)點(diǎn)，其應(yīng)用范圍也以中溫部位為主演變到高溫領(lǐng)域，而且不少是在復(fù)雜、嚴(yán)峻的條件下使用。如果想要了解更多相關(guān)信息，不妨跟我們鄭州元領(lǐng)進(jìn)行聯(lián)系！
